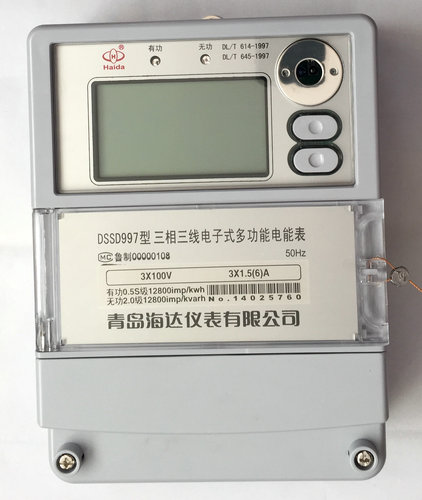

DSSD997型三相三線電子式多功能表

 DSSD997/DTSD997型三相電子式多功能電能表是采用先進的電能計量專用芯片，將有功、無功計量與成熟的多費率技術相結合設計而成，應用數字采樣處理技術及SMT工藝，根據中國實際用電狀況所設計、制造的電能儀表。

本產品可計量正反向有功電能和無功電能，測量有功、無功及各費率的最大需量。具有4個費率、10個時段、4個時區、5個日時段表，可實現失壓、失流、清需、編程等多種事件記錄及負荷曲線記錄，并具有電能脈沖輸出、時鐘信號輸出等功能。

本產品可廣泛用于電廠、變電站、各企事業單位的電能綜合計量和管理，尤其適合于用電改造對用戶提出的多費率、有無功計量的要求。

其產品性能指標符合GB/T 17215.321-2008《1級和2級靜止式交流有功電能表》、GB/T 17215.321-2008《2級和3級靜止式交流無功電度表》國家標準和DL/T 614-1997《多功能電能表》標準中的各項技術要求。通訊規約符合DL/T 645-1997《多功能電能表通信規約》和用戶要求的特殊規約。





二、功能特點

☆ 電能計量功能

可計量總、尖、峰、平、谷，單向或雙向有功電能、單向或雙向或四象限無功電能量。

能存儲本月、上月、上上月的總電能和各費率的電能數據，數據轉存分界時間為每月月末24時(月初零時)或在每月1至28日內的任意時刻。

電能計量方式可根據需要設置為：雙向型電能表(測量雙向有功)和單向型電能表(測量單向有功，其中反向記入正向)。默認單向型計量。

 無功電能Ⅰ對應有功正向時的感性無功；Ⅳ對應有功正向時的容性無功；III對應有功反向時的感性無功；II對應有功反向時的容性無功；正向無功和反向無功可根據計量方式選擇。

☆ 最大需量功能

在規定的時間區間內測量總有功、無功雙向最大需量、多費率最大需量及其出現的日期和時間。

 最大需量周期可在5min、10min、15min、30min、60min中選擇，滑差時間可在1min、2min、3min、5min中選擇。需量周期應為滑差時間的整數倍5倍及以上，15倍以下。默認需量周期15min，滑差時間1min。

存儲單向或雙向最大需量、分時段最大需量及其出現的日期和時間數據。至少能存儲上2個月或上2個抄表周期的數據，數據轉存分界時間為每月月末24時(月初零時)或在每月1至28日內的任意時刻。轉存的同時，當月的最大需量值自動復零；對非指定的抄表日，抄表時數據不轉存，最大需量不復零。

最大需量除每月月末24時(月初零時)或其它指定時刻能自動復零外，具有手動裝置(或)抄表器復零功能，手動復零時數據不轉存。

☆ 復費率功能

內部具有獨立時鐘，時鐘的閏年自動切換并保證自出廠后20年有效。

具有4個時區，每個時區采用的日時段表號可單獨設置。如時區數設為0，則電能表只運行第一個時區。

具有5個日時段表,每個日時段表具有可任意編程的10個時段(時段最小間隔1min)。

具有10個日時段，每個時段采用的費率可單獨設置。如時段數設為4，則每個日時段表的第5～10時段的時間電表將視作無效，只有前4個時段有效；如設為0，則電表默認運行第一個時段。

具有4個費率，用1、2、3、4表示。通常1代表尖費率，2代表峰費率，3代表平費率，4代表谷費率。費率數最大不超過4。如費率數設為0，則電表不論在哪個日時段，只運行谷費率。

☆ 事件記錄功能

失壓記錄功能

可記錄每一單獨(合)相或線電壓失壓總次數、失壓累計時間。具有最近5次失壓記錄，每次記錄包括失壓狀態字(見附錄A)、失壓起始、結束時間和失壓時的有功總電能。

判斷某相是否失壓取決于失壓判斷條件。其中失壓條件YYYY .XX.XX 表示當電流>XX.XX值時，并且該相電壓值<YYYY持續(3～5)s則判斷該相或線失壓(三相四線表的A、B、C相電壓對應相電流為A、B、C相電流；三相三線表的AB、CB線電壓對應電流為A、C相電流)。該值可根據需要進行設置。

注：當某相發生失壓時，相應對應相指示(Ua、Ub或Uc)將會閃爍顯示，如果該相斷相則對應相指示消失。

 失流記錄功能

可記錄每一單獨(合)相電流失流總次數、失流累計時間。具有最近5次失流記錄，每次記錄包括失流狀態字(見附錄A)、失流起始、結束時間和失流時的有功總電能。

失流判斷條件XX.XX：三相四線表的A、B、C相電流或三相三線表的A、C相電流中至少有1相電流>XX.XX，且此時刻有如下條件成立：[(最大相電流-某相電流)/ 最大相電流]*100% > 30 %，則該相電流判定為失流。該值可根據需要進行設置。

 編程記錄功能

記錄編程總次數及最近10次編程時間(月、日、時、分)。在5min內連續進行編程按1次編程計算；

清需記錄功能

記錄最大需量復零的總次數及最近10次復零時間(月、日、時、分),手動清需間隔時間要求>5min；

其他記錄功能

電池的運行時間；記錄停電總次數、最后停電及來電的日期和時間；開蓋記錄；全失壓記錄；

☆ 電能凍結及負荷記錄功能

 能凍結存儲上12個月有功總電能和各費率電能數據，數據轉存分界時間為每月月末24時(月初零時)，停電情況下該功能不執行。

 冬季電量凍結。當年時區數設為2時，電表默認時區2為冬季結束的日期，時區1為冬季進入日期。在進入冬季與冬季結束時，電表能將當時的正向有功總電能及各費率正向有功電能Tn凍結，并記錄凍結時刻的日期(年、月、日)。

 即時電量凍結。通過RS485或紅外廣播電量凍結命令, 電表能將當時時刻的正向有功各費率及總電能、無功電能絕對值和(I+IV象限)、當前感性無功電能(I象限)、凍結時告警狀態、凍結時失壓累計時間，并記錄凍結的日期時間(年、月、日、時、分、秒)。

注：按湖北規約發即時凍結命令：68 99 99 99 99 99 99 68 04 02 36 16 CS 16。

 負荷曲線記錄功能。電表運行中每到整點時刻記錄一次當時的負荷(XX.XXXXkW)，每天記錄24點，可滾動記錄最近36天負荷。停電情況下該功能不執行。

☆  數據顯示功能

液晶顯示屏內容

 數據輪顯功能

電表在上電之后，首先進行自檢。如果沒問題液晶開始循環顯示，如果檢測出故障則顯示：Err XX，表明電表內部出現問題(故障說明見附錄A)。

電能表的輪顯參數包括輪顯方式、輪顯時間、輪顯內容、停顯時間，所有參數可設置。輪顯方式X X：低位=0廠家默認輪顯方式；低位=1用戶設置顯方式；

高位=0輪顯顯示號按順序號顯示;高位=1輪顯顯示號按附錄B顯示號顯示；

輪顯時間：輪顯時每一項數據的顯示時間(1～60)s,如果這個時間被設為0，則電能表將作10s處理。

停顯時間: 輪顯一周后電表進入停顯，經過這個時間后，電能表將再次進入輪顯狀態。如果這個時間被設為0，則電能表不停顯。

輪顯內容：當輪顯方式設為00時，電表按廠家默認輪顯方式輪顯下列內容:

001－(當前正向有功總電能)           010－(當前正向有功總最大需量發生時間)

002－(當前費率1正向有功電能)       011－(總失壓次數)

003－(當前費率2正向有功電能)       012－(總失壓累計時間)

004－(當前費率3正向有功電能)       013－(瞬時有功功率)

005－(當前費率4正向有功電能)       014－(瞬時無功功率)

006－(當前反向有功總電能)           015－(時間)

007－(當前正向無功總電能)           016－(日期及周次)

008－(當前反向無功總電能)           017－(時區.日時表號.時段.費率)

009－(當前正向有功總最大需量)       018－(表號低8位）

當“輪顯方式”的內容設為01時，電能表即按用戶自己設置的輪顯內容輪顯，最少可設置0個，最多可設置28個。

☆  設置功能

電表在投入運行之前必須進行設置，否則電表將以出廠時的默認值進行運行。使用PC或?qū)Ｓ迷O(shè)置軟件通過紅外口或RS485口可設置表中的所有允許設置的內容。

由授權人打開右下角蓋板鉛封，按下編程按鍵，LCD顯示按鍵符號，電能表即處于編程狀態，此時可用PC機或掌上電腦與電能表通訊完成編程和校時設置。當再次按下編程按鍵，按鍵符號消失，電表退出編程狀態。即使忘了按編程按鍵，電能表也會在60min后自動退出編程狀態，對電能表編程操作不再響應。

編程密碼分為三個安全等級，密碼字符位數6位,權限2位。00權限可進行清零、設置、校時；01權限可進行設置、校時；02權限只允許校時；用高級密碼可以修改其本身及低級密碼。

☆   其他功能

可實時測量各相(線)電流、各相(線)電壓、各相(線)有功和無功功率及功率因數；

斷相指示，當電表各相電流<XX.XX值，并且該相(線)電壓值<YYYY時，則該相判為斷相，相應的Ua或Ub或Uc符號消失。

電池工作時間記錄，最小記錄步長1min，最大記錄時間999999min；

停電抄表功能。在停電情況下可以通過輪顯鍵或紅外喚醒電表，喚醒后60s電表重新進入休眠狀態。另外在喚醒過程中可通過掌機進行抄表，抄讀次數和距離因充電電池的容量而有所差異。當長時間停電后(超過120min),為節省電池消耗此時關閉紅外喚醒功能。



三、技術規格

電氣參數

正常工作電壓：0.9Un～1.1Un

極限工作電壓：0.8Un～1.15Un

電壓線路功耗：≤2W和5VA

電流線路功耗：≤1VA

數據備份電池：3.6V ≥1200mAh

工作參數.

時鐘準確度(日誤差)：≤0.5s(23℃)

電池容量：≥1200mAh

停電后數據保存時間：≥10年(用新電池)

費率數：4

時段數：10

計數范圍：(0～999999.99)kWh,(0～999999.99)kvarh

氣候條件

正常工作溫度：-10℃～+45℃

極限工作溫度： -30℃～+55℃

儲存和運輸溫度：-30℃～+70℃

儲存和工作濕度：≤85%
