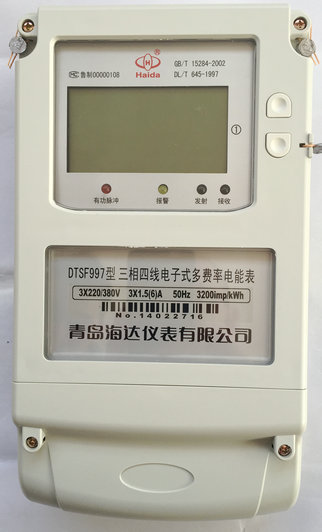

DTSF997型三相四線電子式多費率電能表

DTSF997/DSSF997 系列三相電子式多費率電能表是采用電量計量集成電路，與成熟的多費率技術相結合設計而成，應用數字采樣處理技術及SMT生產工藝，根據工業用戶實際用電狀態而設計、制造的電能儀表。其性能指標符合GB/T17215.321-2008《1級和2級靜止式交流有功電能表》、GB/T15284-2002《多費率電能表特殊要求》、DL/T645-1997《多功能電能表通訊規約》等標準中的技術要求。



二、功能特點

1、  四種費率、兩個時區、10個日時段；

2、  分時計量正、反向總、尖、峰、平、谷時段的有功電能，反向電量按正向電量累計；

3、  寬溫LCD顯示，參數自動輪顯，停電后按鍵自動輪顯；

4、  紅外和RS485通訊接口，可對電能表數據進行編程和抄讀；

5、  編程操作設有硬件開關和軟件密碼雙重保護；

6、  1Hz時鐘脈沖輸出，無源校驗脈沖輸出；

7、  記錄12個月的凍結數據，電量數據凍結轉存日為每月任意指定日的任一個整點；

8、  記錄當前和上2個月總最大有功需量及發生時間，最后一次編程時間

9、  采用硬件時鐘電路，具有廣播校時功能。



三、技術規格

參比電壓：三相四線 3×220/380V  三相三線 3×380V、3×100V

參比電流：1.5（6）A (互感式)、5（20）A 、10（40）A、15（60）A、20（80）A 、30（100）A

參比頻率：50Hz

準確度等級：1.0級

起動電流：1.0級0.002In（互感式）、1.0級0.004 Ib

潛動：具有防潛動邏輯設計

工作電壓范圍：0.8Un～1.15Un

功耗：電壓線路功耗≤1.5W/5VA,電流線路功耗≤3VA

時鐘準確度：優于0.5秒/天；斷電時：優于1.0秒/天

斷電數據保存10年以上

環境條件：標準工作溫度：-25℃~60℃

                    極限工作溫度：-40℃~70℃

                    工作相對濕度：≤85%
