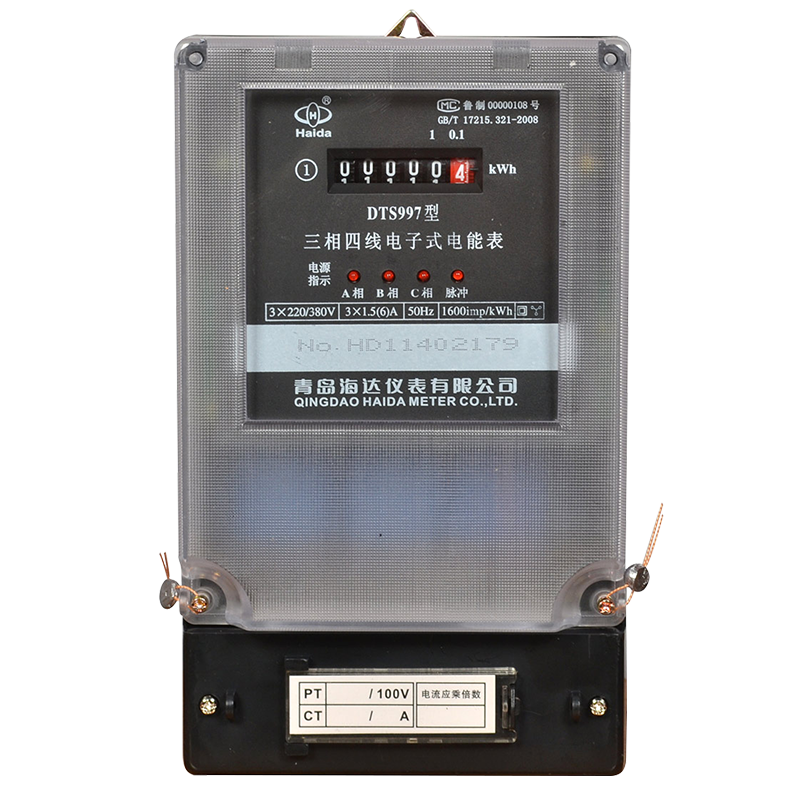

DTS997型三線四線電子式電能表(黑底透明 1級表）
一、 概述
DTS997系列三相電子式電能表是采用專用集成電路，16位A/D轉換，數字乘法器、應用數字采樣處理技術及SMT工藝，根據工業級用戶實際用電狀況而設計、制造的電力儀表。
該電表采用專用集成計量模塊，能準確地測量三相正向和反向的有功電能。計量誤差具有穩定性。
其性能符合GB/T17215.321-2008和IEC62053-21:2003《1級和2級靜止式有功電能表》標準中的各項技術要求。
主要特點：電表表蓋采用聚碳酸酯注塑而成，具有耐磨抗沖擊的特點，產品抗干擾能力強、低功耗、誤差曲線平直、寬量程、長壽命、斷相指示功能等。
二、工作原理
本電表工作時，電壓、電路經取樣電路分別取樣后，送至集成電路緩沖放大，再由16位A/D轉換器轉換成數字信號，經數字乘法器運算后，送到CPU進行處理，最后CPU將處理過的數據送至顯示部分，LCD、LED步進計度器等輸出單元。
三、 規格型號及主要參數
3.1規格型號（特殊要求可定做）
型號 | 準確度等級 | 額定電壓（V） | 額定電（A） | 接入方式 |
DTS997 | 1級 | 3×220/380 三相四線 | 1.5（6） | 互感式 |
5（20） | 直接式 | |||
10（40） | ||||
15（60） | ||||
20（80） | ||||
30（100） |
3.2帶平衡負載百分數誤差極限
電流值 | 功率因素 | 各等級儀表百分數誤差極限 | ||
直接接入儀表 | 經互感器儀表 | 1 | 2 | |
0.5Ib≤I＜0.1Ib | 0.02In≤I＜0.05In | 1 | ±1.5 | ±2.5 |
0.1Ib≤I≤1max | 0.05In≤I≤1max | 1 | ±1.0 | ±2.0 |
0.1Ib≤I＜0.2Ib | 0.05In≤I＜0.1In | 0.5 (感性) 0.8（容性） | ±1.5 ±1.5 | ±2.5 — |
0.2Ib≤I≤1max | 0.1In≤I≤1max | ±1.0 ±1.0 | ±2.0 — | |
當用戶特殊要求時 | 0.25 (感性) 0.5（容性） | ±3.5 ±2.5 | — — | |
0.2Ib≤I≤1Ib | 0.1In≤I＜In | |||
注：（Ib,In為額定電流，Imax為最大電流）
帶不平衡負載百分數誤差極限：有功1級表為±2.0；有功2級表±3.0
3.3起動
在參比電壓、參比頻率及cosφ=1.0的條件下，在下表的情況下，儀表應能起動并能連續計量電能。
儀表 | 儀表等級 | |
1 | 2 | |
直接接入 | 0.004Ib | 0.005b |
經電流互感器接入 | 0.002Ib | 0.003b |
3.4潛動
電壓回路加額定電壓115%，電流線路中無電流時，電表的脈沖輸出不應多余一個。
3.5電壓范圍
正常工作電壓：0.9-1.1參比電壓
極限工作電壓：0.7-1.2參比電壓
3.6功耗
電壓線路功耗：≤2W和10VA
電流線路功耗：≤2.5VA
3.7氣候條件
正常工作溫度：-10℃--+45℃
極限工作溫度：-25℃--+55℃
存貯和運輸溫度：-25℃--+70℃
相對濕度：≤85%
3.8安全性能
產品符合國家標準GB/T17215.321-2008規定的關于安全指標要求。
3.9主要性能
1、準確計量有功電能并存儲其數據。
2、帶光耦隔離有功無源脈沖輸出接口。
3、用三個LED二級管來指示是否缺相，三個發光管分別代表A、B、C、三相，某相缺相時，相應指示燈不良。
4、當有脈沖信號時，脈沖指示燈正比于用電量開始閃亮。
