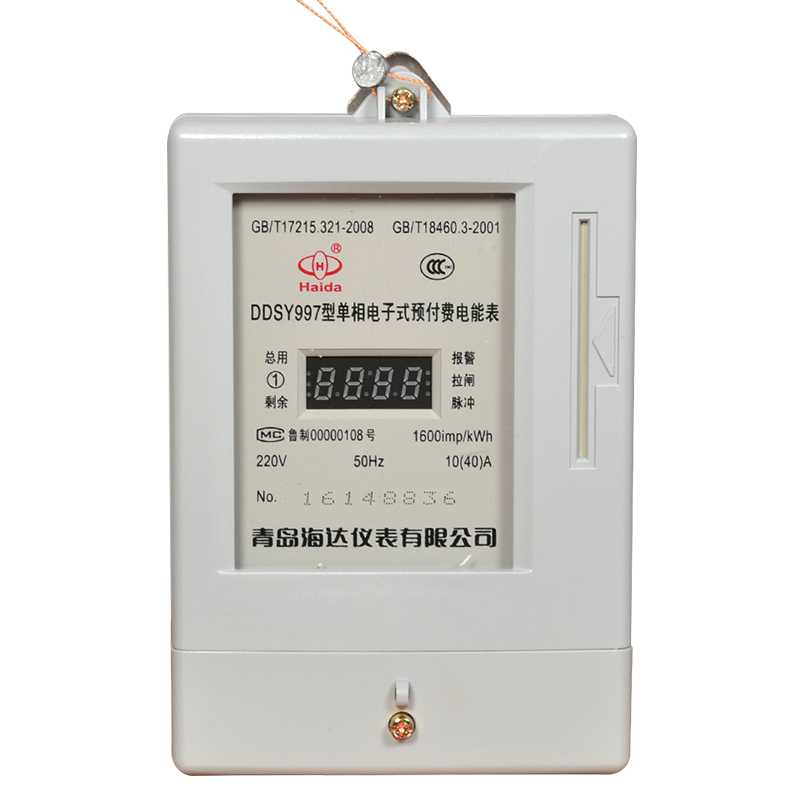

DDSY997型單相電子式預付費電能表（數碼管）

1、主要特點及適用范圍 :DDSY997型單相電子式預付費電能表采用微電子技術集成電路以及SMT工藝技術而設計，生產的電能表，其性能符合GB/T17215.321-2008和GB/T18460.3-2001標準要求，采用屏蔽、密封結構，用單片機處理系統進行數據的采集、處理和保存，具有良好的抗電磁干擾、低功耗節電、防竊電等特點。 DDSY997系列電子式電能表適用于頻率為50Hz或60Hz有功電能計量，安裝于室內或室外表箱內使用。適用于環境溫度為-10℃~+45℃，相對濕度不超過85%，且周圍空氣中不應有腐蝕性氣體，避免塵沙，煙霧、凝露等影響。主要特點：（1）應用于計算機管理，先購電后用電，在額定電流范圍內能限制使用功率（由供電部門設定）。（2）一表一卡，?？▽Ｓ茫Эú皇щ?，補卡再用。（3）電卡能雙向傳遞數據，達報警電量時能警告用戶購電，電量為零時，自動拉閘斷電，并具有一定的防竊電軟件設計。（4）雙向計量功能，能夠準確測量正、反兩個方向的有功功率且以一個方向累計電量。（5）具有記憶功能，數據在斷電后不丟失，上電后可恢復。2、規格型號及主要參數1．規格型號（特殊規格可定做）

型號	準確度等級	規格	顯示方式	接口方式
DDSY997	1級或2級	220V2.5(10)A	LED或LCD	脈沖
		220V5(20)A
		200V10（40）A

2、基本誤差

負載電流	功率因素cosφ	基本誤差（%）		備注
負載電流	功率因素cosφ	1級	2級	Ib為額定電流；Imax為額定最大電流
0.05Ib	1.0	±1.5	±2.5
0.1Ib-1max	1.0	±1.0	±2.0
0.1Ib	0.5（感性）0.8（容性）	±1.5	±2.5（0.8容性無要求）
0.2Ib-1max	0.5（感性）0.8（容性）	±1.0	±2.0（0.8容性無要求）

3.起動電流：電表在參比電壓，參比頻率及功率因數為1的條件下，當負載電流為0.4Ib(1級表)、0.5%Ib時電能表應能起動并連續計量電能。4.潛動：當電表的線路中無電流，而加于線路上的電壓為額定值的115%時，輸出脈沖不多于一個。5. 功耗：≤2W、10VA6.工作電壓范圍正常工作電壓：0.9-1.1參比電壓極限工作電壓：0.75-1.15參比電壓7.氣候條件正常工作溫度：-10℃--+45℃極限工作溫度：-25℃--+55℃存貯和運輸溫度：-25℃--+70℃相對濕度：≤85%

4、工作原理

a.工作原理圖

電表由分壓器取得電壓采樣信號，分流器取得電流采樣信號，經A、D轉換，D/F變換產生一個頻率與電流電壓乘積成正比的計數脈沖，經分頻后送至計量電路計量電能。

b..數據處理：電能計量脈沖經光電耦合器送CPU處理，運算后存儲于非易失EEPROM中。由計算機管理系統，通過IC卡讀寫器，寫入一定電量的監控要求的IC卡輸入表內微處理器系統，經CPU運算后，提示報警，拉閘狀態信號。
